流量儀表

應用領域 cases

笛型勻速管

發布時間：2021-03-19瀏覽次數：0

笛形勻速管與孔板的差壓式流量傳感器一樣都遵循伯努利方程。它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。

一般管道中的流速分布是不均勻的。如果是充分發展的流體，其速度分布為指數規律。為了準確計量，將整個圓截面分成四個單元面積相等的兩個半圓及兩個半環。阿牛巴流量計的檢測桿是由一根中空的金屬管組成，布置在垂直于流向的工藝管道中，迎流面鉆兩對總壓孔，分別處于各單元面積的******，它們分別反映了各單元面積的流速大小。由于各總壓孔是相通的，傳至檢測桿中的各點總壓值平均后，由總壓引出管經高壓接頭，送到變送器的正壓室。

當?shù)研蛣蛩俟苷_安裝在有足夠長度直管段的工藝管道上時，流量截面上應沒有旋渦，整個截面的靜壓可認為是常數。在檢測桿的背面中間設有檢測孔，代表了整個截面的靜壓。經靜壓引出管由低壓接頭引至變送器的負壓室，正、負壓室測得的差壓的平方與流量截面的平均流速成正比，從而獲得差壓與流量成正比的關系。

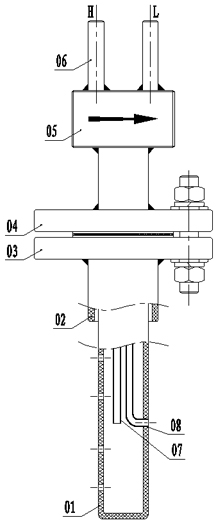

1.法蘭連接笛型勻速管傳感器結構

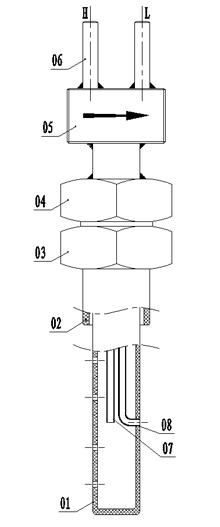

2.螺紋連接笛型勻速管傳感結構

1.測量管

2.支撐管

3.支撐法蘭

4.測量管固定法蘭

5.連接座

6.引壓管

7.(正壓)毛細引壓管

8.(低壓)毛細引壓管

1.測量管

2.支撐管

3.連接螺母

4.測量管固定螺紋連接件

5.連接座

6.引壓管

7.(正壓)毛細引壓管

8.(低壓)毛細引壓管

******壓損低	笛形勻速管的****壓力損失僅占差壓的2～15%，而一般孔板的**損失卻要占差壓的40～80%。隨著管徑的增大，阿牛巴****壓損可忽略不計，大大節省了動能成本
測量精度高、穩定性好	準確度可達1.5％，穩定度可達±O.2％，并且長期穩定
量程比寬	量程比寬度達10：1
適用性廣	可用于液體、氣體和蒸汽流量等各種介質流量測量
有利于管道布局	笛形勻速管不僅適用于圓形管道，也適用于矩形管道。勻速管上下游直管段的長度要求比孔板低得多，給管道的布局設計帶來了很大的靈活性，節省了費用
安裝和維護更加簡便	笛形勻速管重量輕，安裝拆卸方便，無需起重工具，可以在被測管道不斷流、不停車的情況下進行安裝或拆卸

1、量程比10：1

2、通用管徑：100mm～3000mm

3、測量精度：±1.5％

4、重復精度：±0.2％

5、工作壓力：0～25Mpa

6、工作溫度：-20℃～500℃

7、適用介質：空氣、煤氣、煙氣、天然氣、自來水、鍋爐給水、含腐溶液；飽和蒸汽、過熱蒸汽等

8、連接方式：法蘭連接、螺紋連接

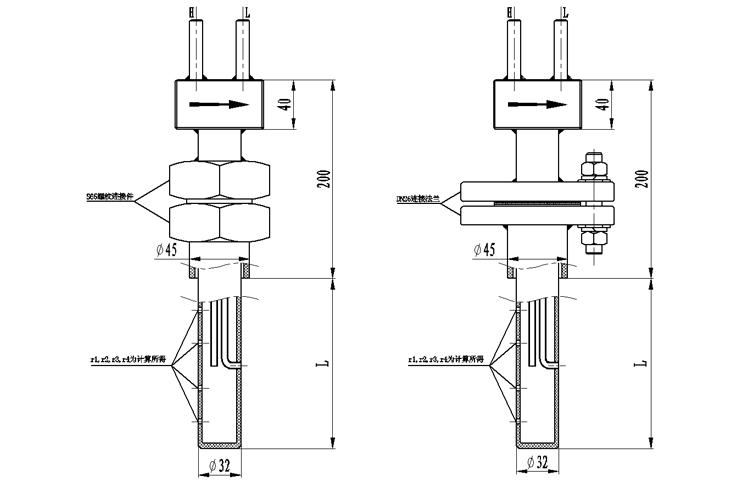

笛形勻速管安裝尺寸示意圖

注：圖中“L”，“r1、r2、r3、r4”為客戶提供的管道參數計算所得。

型號	說明
HLVA	笛型勻速管流量計
	代號	按照結構形式分類
	1	法蘭連接笛型勻速管
	2	螺紋連接笛型勻速管
		代號	公稱壓力（MPa）(必選項)
		1.6	1.6
		2.5	2.5
		4.0	4.0
		6.3	6.3
		10	10
		16	16
		25	25
			代號	口徑 (必選項)
			100-3000	DN100-DN3000
				代號	介質 (必選項)
				1	液體
				2	氣體
				3	蒸汽
					代號	補償形式 (可選項)
					N	不帶壓力、溫度補償
					P	帶壓力補償輸出
					T	帶溫度補償輸出
						代號	變送器差壓量程范圍 (可選項)
						0	微差壓量程
						1	低差壓量程
						2	中差壓量程
						3	高差壓量程
							代號	是否帶現場顯示 (可選項)
							W	節流裝置傳感器
							X	智能節流裝置（流量計）

1.請?zhí)峁┕艿莱叽?、壁厚、材質要求；

2.請?zhí)峁┝黧w狀況，如名稱，******最小常用溫度，******最小常用工作壓力，******最小常用流量(如果是氣體，還需提供是在工作狀態下或20℃、101.325KPa標準狀態下，介質組分等)，密度，粘度等；

3.選擇防腐型時，應注明被測腐蝕性介質和濃度百分比等。

●要求工藝管道的內徑與傳感器的設計時一致。

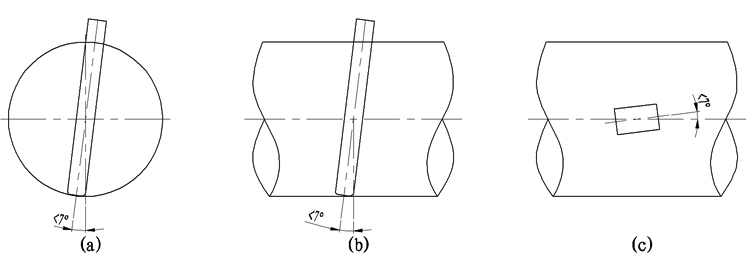

●插入式勻速管傳感器安裝時除了高壓孔應正對流速方向外，必須保證傳感器檢測桿與工藝管道的軸線垂直,夾角偏差應小于7°(圖a)；傳感器總壓孔中心與管道軸線夾角應小于7°(圖b)；檢測桿沿管道直徑方向插入到底部，其角度偏差小于7°(圖c)。

安裝時******垂直誤差示意圖笛型勻速管安裝及注意事項

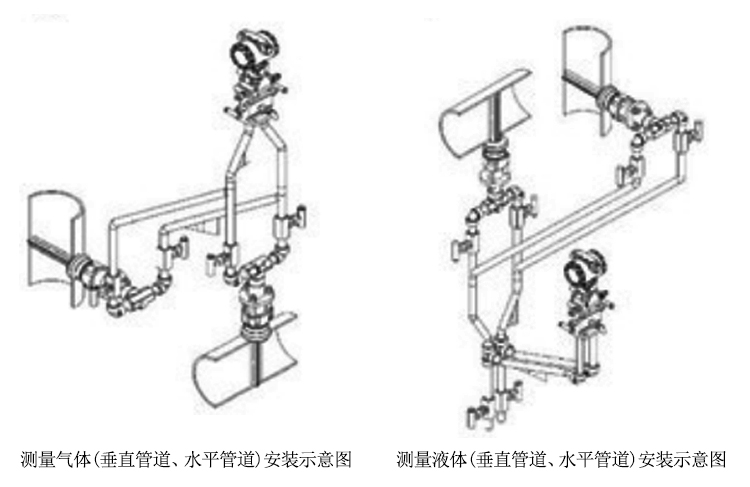

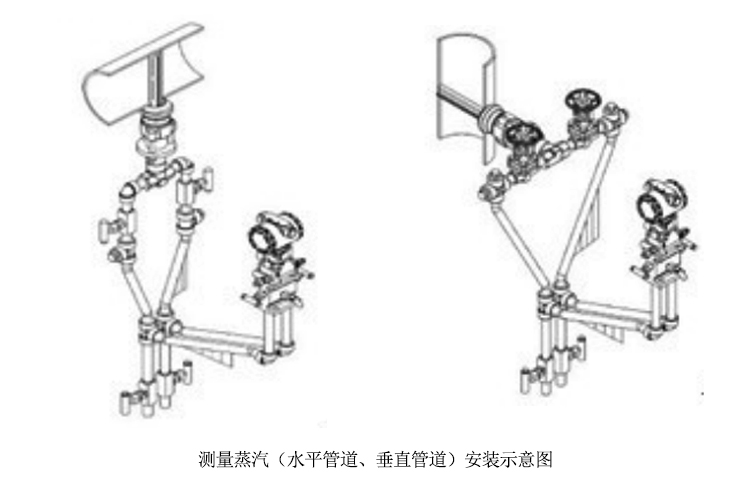

●對于垂直管道傳感器可安裝在管道水平面沿管道圓周360的任何位置上，高低壓引壓管應處于同一平面上；當測量液體時，應向下側傾斜安裝；當測量氣體時應向上傾斜安裝。

●夾緊傳感器的裝置應保證不泄露，不松動，不位移。

●由于傳感器是以速度面積法為基礎，采用近似積分理論，用較多的點來描述。

分布方程，并且是在充分發展的速度分布條件下建立的。所以，為了能得到一個理想的分布，必須在傳感器前后有一定長度的直管段（見下表）

序號	均速管流量傳感器安裝位置	上游側			下游側
		有整流器	無整流器
		有整流器	同一平面	不同平面
1	有一個90°彎頭或三通	6D	7D	9D	3D
2	在同一平面內有兩個90°彎頭	8D	9D	14D	3D
3	在不同平面內有兩個90°彎頭	9D	19D	24D	4D
4	管道直徑改變（收或擴）	8D	8D	8D	3D
5	部分開啟的閘閥、球閥或其它節流	8D	8D	8D	3D

注：（1）表中“D”為管道內徑。（2）在管道段不足的情況下，上游應占管道全長的70％，下游占30％，此時仍可給出穩定的示值，但準確度下降。

笛型勻速管安裝及注意事項

序號	故障現象	產生的原因	清除方案
1	無差壓信號輸出	1、高低壓閥未打開	1、打開高低壓閥
1	無差壓信號輸出	2、平衡閥未旋緊	2、旋緊平衡閥
2	差壓信號輸出過小	1、導壓系統有泄漏現象	1、認真查找，排除泄露
2	差壓信號輸出過小	2、二次表量程選配不當	2、調小差壓變送器上限值
3	差壓信號輸出過大	1、二次表量程選配不當	1、調大差壓變送器上限值
3	差壓信號輸出過大	2、背壓孔堵塞	2、清洗勻速管，排除堵塞
